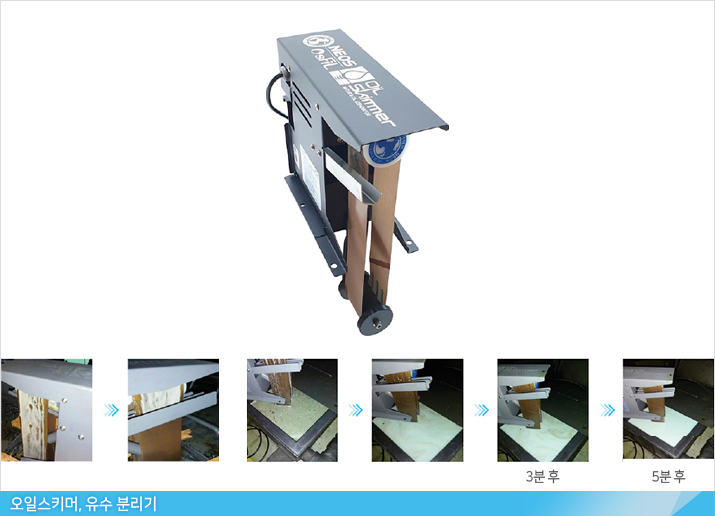

Belt Type

주요 기능 및 가동 방식

벨트 회전을 이용해서 절삭유 탱크 위의 오일을 포집 하여 오일과
절삭유를 분리하는 방식

사용처

중소형 부품 가공 업체

용도

소형 공작기계 절삭유 탱크의 기름을 포집, 분리하는데 사용

특징

  • 1  벨트 양면에서기름을 포집
  • 2  유리섬유 벨트로 내구성이 길고 고온에서도 (80℃까지) 충분
  • 3  벨트교환이 쉬움
  • 4  설치면적(300*150mm)이 적음
  • 5  탱크 표면에 150*150mm의 틈만 있으면 설치 가능
  • 6  Built in 유수분리탱크 내장
  • 7  유수분리 탱크에서 분리되는 절삭유는 탱크로 자동 유입되고, 폐유는 배출구를 통해 수거 됨
  • 8  하부 롤러에 장착된 프레임이 벨트 이탈 방지

사양

  • 사용처 : 소형선반, 머시닝센터
  • 가동방식 : Belt 회전방식
처리용량 1.8~5ℓ/h 중량 5kg
유수탱크용량 1.3ℓ 본체 360*140*205mm (w*L*H)
양정높이 20cm 스키머탱크 190*93*90mm (w*L*H)
전기사양 220V/60/50Hz single phase 유체온도 80℃ 이하
모타/펌프 6W PH 6~11
재질 SS or SUS Belt 폭/길이 65mm*400mm

설치시 주의 사항

  • 1  내장된 유수 분리 탱크가 수평이 되도록 설치 하세요.
  • 2  내장된 탱크 ½ 높이 까지 깨끗한 수용성 절삭유를 넣어 주세요.
  • 3  벨트를 상하부 롤러에 끼워 주세요. (하부 롤러 이탈 방지 가이드를 필히 끼워 주세요.)
  • 4  벨트쪽 배출구는 절삭유가 절삭유 탱크로 리턴되는 배출구이고, 전원 스위치 쪽 배출구는 오일(윤활유)이
        배출 되는데
  • 5  배출구 하단에 별도의 통을 놓고 오일을 받으시기 바랍니다.

가동시 주의 사항

  • 1  스크래퍼에 칩찌꺼기가 쌓이면 제거해 주세요.
  • 2  유수 분리 탱크에 회수된 오일이 옆으로 넘칠 경우 탱크안의 오일을 버리고 다시 사용하세요.
  • 3  벨트 상태를 수시로 확인해서 포집이 잘 되는지 보세요.
  • 4  벨트와 스크래퍼 사이 간격이 너무 커서 오일 포집이 안될 경우, 스크래퍼 양쪽 지지 볼트를 조절해서
        벨트와 스크래퍼가 밀착 되게 하세요.
  • 5  하부 롤라 이탈 방지 가이드가 롤라에서 이탈 되지 않도록 주의 하세요.
