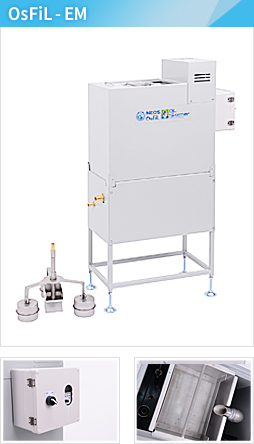

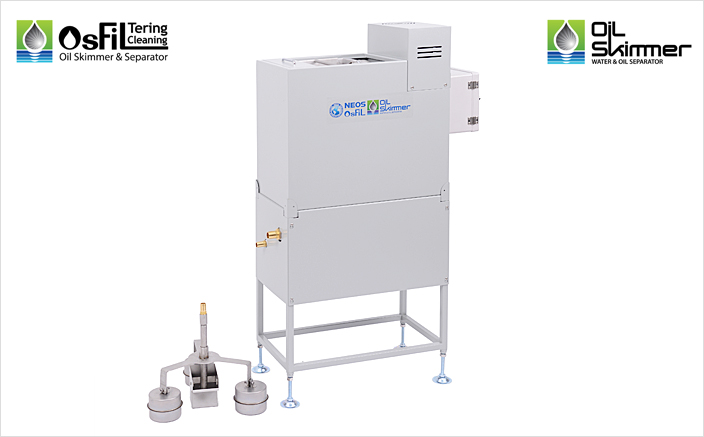

Mobile Type (Economic)

주요 기능 및 가동 방식

세계 최초로 이젝터를 이용한 오일/거품 스키머로서 이젝터와
스키머펌프와 엑츄에이터, 인버터, 리테이너등 많은 핵심 부품으로
구성된 제품으로 지하 2m 탱크에 있는 오일을 포집 할 수 있는 세계
최초의 오일 스키머

사용처

자동차 부품 가공 공장에서 부품 세척기계 보유 공장

용도

세척기계의 세척유 탱크에 있는 오일과 거품 제거용

특징

  • 1  가공후 기름기 제거를 위해 사용하는 세척조에서 발생하는
        기름과 거품을 상향 포집하는 기술
  • 2  양정높이 2m까지 처리 가능
  • 3  상향 포집 방식으로 상부의 오일/거품만 포집하는 이젝터와
        틸팅 석션 유니트 특허 기술

사양

  • 사용처 : 세척기 및 중형 중압 탱크(거품 처리용)
  • 가동방식 : 벤츄리원리에 의한 상향 포집 방식
처리용량 300~400ℓ/h 중량 70kg
유수탱크용량 47ℓ 본체 700*310*1050mm (w*L*H)
양정높이 2m 이내 스키머탱크 550*300*500mm (w*L*H)
전기사양 220V/60/50Hz single phase 유체온도 80℃ 이하
모타/펌프 180/250W PH 6~11
재질 SS or SUS

설치시 주의 사항

  • 1  유수 분리 탱크가 수평이 되도록 설치 하세요.
  • 2  스키머 펌프 가동을 위해서 스키머 탱크가 있는 공간에 2/3 높이 까지 깨끗한 수용성 절삭유를 넣어 주세요.
  • 3  사용전 하단에 있는 배출구,흡입구 기능을 파악해서 on-off를 확인 하세요.
  • 4  부레를 탱크에 띄운 후, 포집 유니트와 절삭유 접촉면과 수평을 유지 할 수 있도록, 포집 유니트 상부에 있는
        나사를 조절해서 조정 하시기 바랍니다.
  • 5  유수분리 탱크의 내부 구조가 특허 기술로 설계된 구조라서 사용전에 숙지해서 운용 하시기 바랍니다.
        (수위 조절 레바, 오일 배출 조절 레바 등등 )
  • 6  배출구 하단에 별도의 통을 놓고 오일을 받으시기 바랍니다.

가동시 주의 사항

  • 1  유수분리 탱크 상부에 장착된 바스켓 필터망에 칩등이 쌓이기 전에 버리시기 바람
  • 2  탱크 하부에 장착된 리테이너 필터를 수시로 확인해서, 필터가 막히지 않도록 하며, 필터가 막히면 포집,
        흡입이 불가능
  • 3  옵션으로 공급하는 마그네틱 플레이트에 부착된 철가루를 깨끗하게 청소 하세요.
  • 4  유수 분리기 탱크안에 슬러지가 쌓여 있을 경우에는 하단에 있는 드레인 밸브를 열어 청소를 하고, 드레인시
        에어건으로 청소를 하면 더 효과적임
