쿨란트 탱크 이동형 청소기

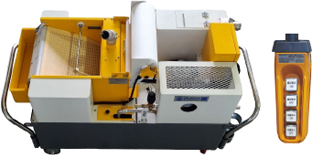

이동형 절삭유 탱크 청소기

절삭유 탱크 청소 및 정제 설비란?

  • 흡입 → 청소 → 여과(30㎛) → 유수분리 → 리턴(재사용) → Recycling
  • 절삭유 탱크 청소 및 여과후 재사용
  • 절삭유 탱크, 칩 처리장 하부에 쌓인 절삭유 및 슬러지를 제거후 여과(지하3m)
  • 절삭유를 30㎛로 필터링 하여 재사용 하는 설비
  • 기계 가동중에도 사용가능
  • 600ℓ 탱크를 10분이내 청소 가능

제품 규격

  • 처리 용량 : 80 ℓ/min
  • 사이즈 : 800×1,4500×1,400(H) mm
  • 탱크 사이즈 : 800×1,450×550 mm
  • 여과율 : 30㎛
  • 온도 : 40℃ 미만
  • Ph : 7~9
  • 전기 : 220V, 60(50) Hz, 단상

이동형 절삭유 탱크 청소기 모델

모델 처리용량 탱크용량 설비크기
(폭×길이×높이)mm
비고
수용성 비수용성
OsFiL-P-80-300 80 ℓ/min 50 ℓ/min 300 ℓ 750×1,450×1,400 페이퍼
OsFiL-P-80-600 80 ℓ/min 50 ℓ/min 600 ℓ 800×1,450×1,400 페이퍼
OsFiL-P-80-900 80 ℓ/min 50 ℓ/min 900 ℓ 800×1,450×1,400 페이퍼
OsFiL-M-250-300 250 ℓ/min 170 ℓ/min 300 ℓ 750×1,450×1,400 마그네틱

P : Paper Filter, M : Magnetic Separator

이동형 절삭유 탱크 청소기 사용방법 및 주의사항

사용전 후 주의사항

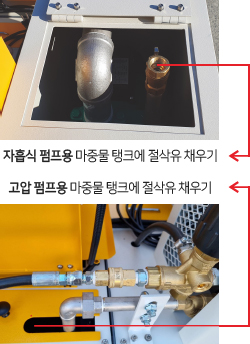

  • 사용 전 흡입, 토출 펌프에 마중물을 필히 넣어줘야 함
    - 펌프 고장 유발
  • 흡입 튜브를 탱크에 넣은 후, 흡입 펌프 Power-On
    -흡입시작 시간 지체 예방, 원격 스위치 사용
  • 수용성, 비수용성 별도로 사용 바람 : 혼용 사용 지양
  • 페이퍼 필터 유량 조절 밸브 레벌 조절 필요 : 초기 유량 조절
  • 온도 및 PH 규격내 사용 바람 : 규격외 사전 협의 요망
  • 페이퍼 소모시 알람 발생 : 교환 요망
  • 오일 스키머 상태 수시 점검 : 유수분리탱크
  • 2차 크린 탱크 수위 최고, 최저 시 자동 스톱 : 센서 작동
  • 점검창 (3곳) : 1차, 2차 크린 탱크 내부 상태 확인

사용방법

  • 1흡입 튜브를 탱크에 삽입 후
  • 2페이퍼 필터 공급 볼 밸브 레버 조절 필요(초기 유량 조절 : 50%만 open)
  • 3흡입 펌프 Power-On (원격 스위치 사용)
  • 4절삭유와 슬러지를 흡입 (500 ㎛ 이하 슬러지)
  • 5페이퍼 필터에서 30㎛으로 여과 후 하부 1차 크린탱크 저장
  • 6오일 스키머로 상부에 떠있는 유분 제거
  • 71차, 2차 탱크로 유수 분리 됨 (하부탱크가 분리되었음)
  • 8토출 튜브를 탱크에 삽입후
  • 9토출 펌프 Power-On (원격 스위치 사용)
  • 10여과된 절삭유를 원 탱크로 Return
  • 11슬러지는 페이퍼 필터 스크래퍼로 분리
  • 12슬러지 박스 비워줌

바이패스 토출구

  • 여과가 불필요한 유체를 배출시
  • 청소기 탱크 용량보다 큰 탱크 청소시 보조 탱크 사용할 때 활용

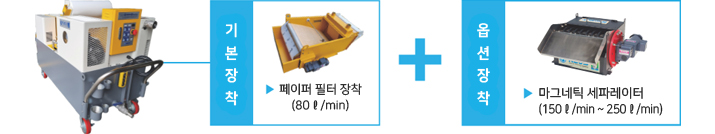

이동형 절삭유 탱크 청소기 구조 및 기능

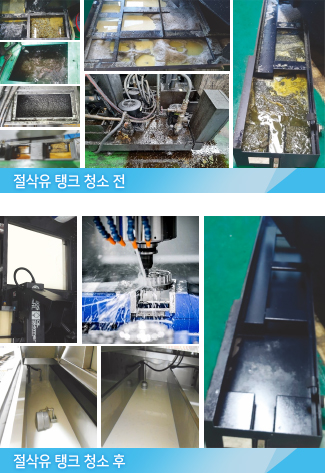

이동형 절삭유 탱크 청소기 사용 전 / 후

이동형 절삭유 탱크 청소기의 장점

  • 탱크 청소 후 절삭유 재사용 가능
  • 탱크 청소를 수시로 할 수 있음
  • 이동형으로 취급하기가 용이
  • 청소 후, 재 공급이 한 설비에서 동시에 가능
  • 600ℓ 탱크를 10분 이내에 작업완료

경쟁사 절삭유 청소기 :
미세여과가 되지 않음 (메쉬망)

  • 진공 펌프 이용한 진공 흡입기 (20메쉬 : 850㎛)
  • 백필터를 이용하는 흡입기 (20메쉬 : 850㎛)
  • 이젝터를 이용하는 흡입기 (20메쉬 : 850㎛)
