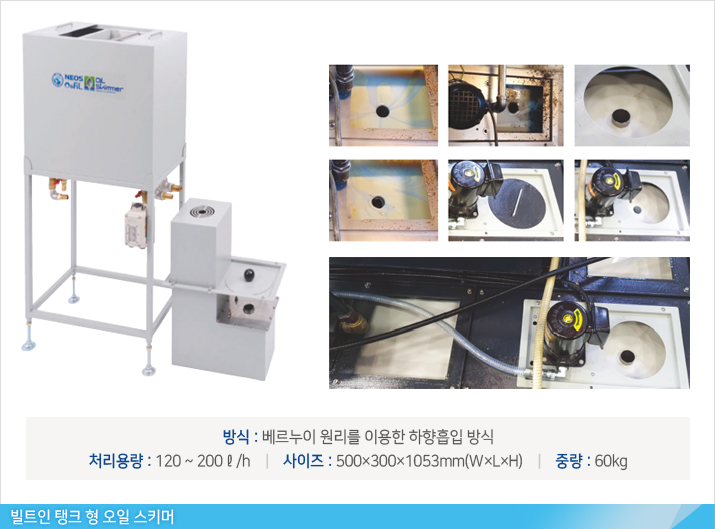

Built in Type

주요 기능 및 가동 방식

세계 최초로 베르누이 원리를 이용한 오일 스키머로서, 절삭유
탱크에 스키머 펌프와 부레 유니트를 빌트인 하여 스키머 펌프와
특수 설계된 부레간의 압력, 속도차로 절삭유 탱크속의 오일을 하향
흡입 하는 방식의 세계 최초의 오일 스키머, 시간당 300 리터를 흡입
필터링을 하기 때문에 절삭유를 지속적으로 순환하는 방식이라서
Coolant Cleaning System이라고도 함

사용처

컴푸레샤를 사용하는 공장

용도

컴푸레샤 응축수 유수 분리용

특징

  • 1  절삭유 탱크에 있는 오일을 하향 흡입 방식으로 처리
        (세계 특허 기술인 베르누이 원리 기술 적용)
  • 2  80℃ 온도 까지도 가능
  • 3  수위에 따라서 흡입 유니트가 10cm 이내에서 자동 조절해서 오일을 하향 흡입 방식
  • 4  절삭유 탱크위에 스키머 탱크만 장착하면 가동되기에 설치가 쉬움
  • 5  오일뿐만 아니라 부상칩, 거품, 스컴 까지 포집 가능함
  • 6  유수 분리 탱크에 마그네틱 플레이트를 옵션으로 장착해서 철가루를 포집 할수 있음
  • 7  유수 분리 탱크의 내부 구조가 세계 특허 기술로 설계 되어, 비중을 이용한 분리기술이지만, 실시간으로
        유수 분리되도록 설계된 제품

사양

  • 사용처 : 중대형선반, 머시닝 센터, 세척기
  • 가동방식 : 베르누이 원리에 의한 하향 흡입 방식
처리용량 120~200ℓ/h 중량 60kg
유수탱크용량 40ℓ 본체 500*300*1053mm (w*L*H)
양정높이 2m 이하 스키머탱크 500*300*453mm (w*L*H)
전기사양 220V/60/50Hz single phase 유체온도 80℃ 이하
모타/펌프 100W PH 6~11
재질 SS or SUS

설치시 주의 사항

  • 1  유수 분리 탱크가 수평이 되도록 설치 하세요.
  • 2  스키머 펌프 가동을 위해서 스키머 탱크에 절삭유를 채워준 후 사용하세요.
        (절삭유 흡입구를 누르면 절삭유가 흡입 되는데 스키머 탱크에 절삭유가 채워질 때까지 누르고 있으면 됨)
  • 3  절삭유 탱크 수위가 스키머 탱크에 있는 흡입구 수위보다 최소 5cm 이상 유지 되어야만
        정상적인 가동이 됨
  • 4  사용전 하단에 있는 배출구,흡입구 기능을 파악해서 on-off를 확인 하세요.
  • 5  유수분리 탱크의 내부 구조가 특허 기술로 설계된 구조라서 사용전에 숙지해서 운용 하시기 바랍니다.
        (수위 조절 레바, 오일배출 조절 레바 등등)
  • 6  배출구 하단에 별도의 통을 놓고 오일을 받으시기 바랍니다.

가동시 주의 사항

  • 1  유수분리 탱크 상부에 장착된 바스켓 필터망에 칩등이 쌓이기 전에 버리시기 바람
  • 2  스키머 탱크 하단에 작은 칩들이 쌓여 있어 부레가 정상적으로 흡입 기능을 하지 못할 경우에는 스키머
        탱크 청소를 해줘야 함
        (청소 방법 : 상부에 있는 구멍에 에어건으로 청소를 하거나, 스키머 탱크 하단의 볼트를 풀어서 청소를
         해주는 방법으로 관리 하시기 바람)
  • 3  옵션으로 공급하는 마그네틱 플레이트에 부착된 철가루를 깨끗하게 청소 하세요.
  • 4  유수 분리기 탱크안에 슬러지가 쌓여 있을 경우에는 하단에 있는 드레인 밸브를 열어 청소를 하고,
        에어건으로 청소를 하면 더 효과적임
  • 5  응축수에 포함된 기름은 몇번의 분리로는 어렵기 때문에 10회 이상의 순환이 필요함
  • 6  응축수 발생량에 따라 옵션 탱크 제작
  • 7  옵션 : 별도 응축수 탱크(300ℓ 등)
