페이퍼 필터링 시스템

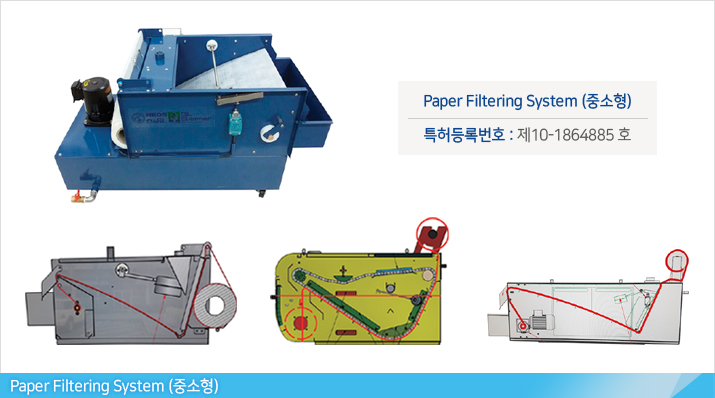

Paper Filtering System

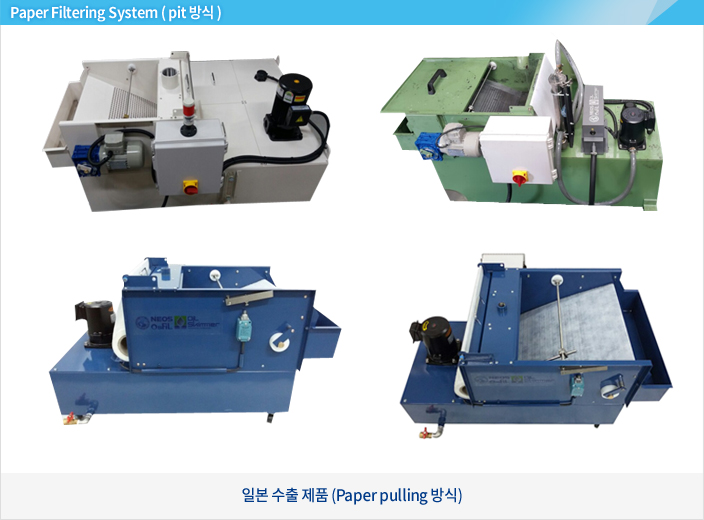

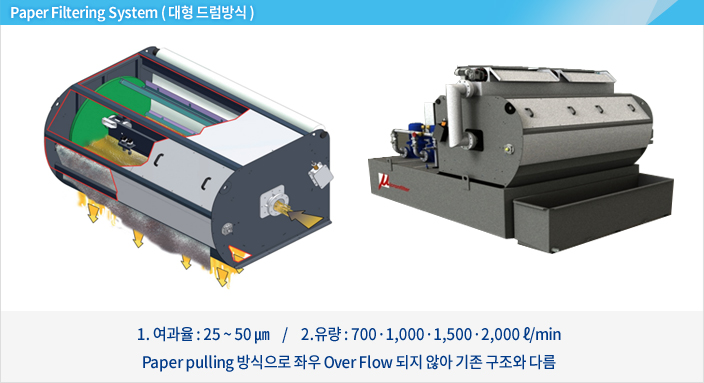

Paper pulling 방식으로 좌우 Over Flow 되지 않아 기존 구조와 다름

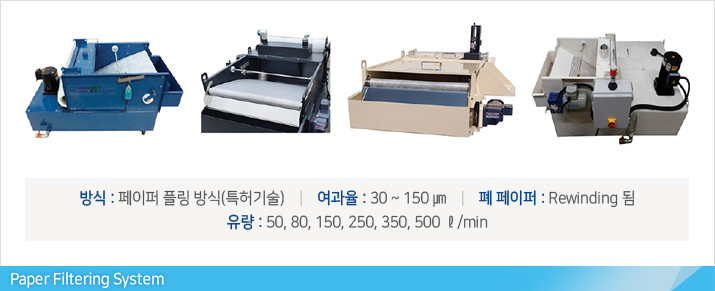

- 방식 : 페이퍼 플링 방식(특허기술)
- 폐 페이퍼 : Rewinding 됨
- 여과율 : 30 ~ 50 ㎛
- 유량 : 50, 80, 150, 220, 300, 500 ℓ/min
가동방식
- 1페이퍼 상부로 유체 유입
- 2유체가 페이퍼 통과하면서 여과
- 3슬러지로 페이퍼가 막히면
- 4부레가 부상, 리미트 스위치 작동
- 5페이퍼 이동(약 30cm)
- 6페이퍼에 묻은 슬러지는 스크래퍼에서 이탈
- 7폐 페이퍼는 Rewinding 됨
- 8슬러지는 슬러지 탱크에 수집 후 버리면 됨
페이퍼 필터링 시스템 규격
| 모델 | 유량 | 가로 | 세로 | 높이 | 비고 |
|---|---|---|---|---|---|
| P-50 | 50 ℓ/min | 765 | 695 | 355 | |
| P-80 | 80 ℓ/min | 765 | 695 | 355 | |
| P-150 | 150 ℓ/min | 1,050 | 780 | 640 | |
| P-220 | 220 ℓ/min | 1,230 | 980 | 760 | |
| P-300 | 900 ℓ/min | 1,810 | 980 | 760 | |
| P-500 | 500 ℓ/min | 1,810 | 980 | 940 |
(단위 : cm)
페이퍼 필터링 시스템 설치 사례 (용량 : 500 ℓ/min, 여과율 : 30 ㎛)
